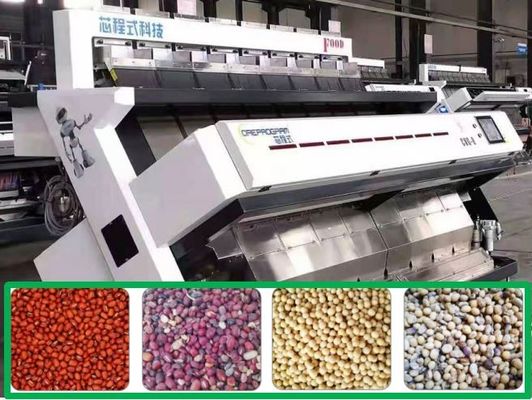

Classificador exato da cor do feijão de soja de 8 feijões vermelhos do reconhecimento do desempenho estável das rampas
Superioridade do produto:
1. fonte luminosa do diodo emissor de luz do projeto fotoelétrico brandnew, baixa potência, baixo calor; a fonte luminosa e
a caixa de classificação é ajustada independentemente para reduzir a interferência da poeira na classificação material.
2. sistema inferior original da remoção de poeira da exaustão, bom efeito da remoção de poeira, desempenho estável
no ambiente empoeirado.
3. compatível com o módulo infravermelho da expansão. O infravermelho pode ser selecionado realizar diversificado
funções tais como a classificação dos amendoins, de sementes de abóbora shellless e de passas, materiais estrangeiros.
4. as medidas são tomadas espirrando grânulo nos córregos do produto, e o produto fornece
o fluxo o mais eficiente e o mais estável.
5. A tecnologia do processador de FPGA da quarto-geração fornece a velocidade de processamento excelente
e eficiência de dados maciça.
6. mais rápido e mais fácil usar-se com o painel e software novos de toque.
7. sistema da Fechado-alimentação, vibrador eficaz e proteção do canal, função da manipulação pesada da poeira
com equipamento superior da extração de poeira.
8. A função automática do ajuste do fundo, o quadro aberto e o sistema de descarregamento especial|
facilita para fazê-lo fácil para a instalação, o funcionamento e a manutenção geral da máquina.
9. O modelo é equipado com uma nova geração de lentes e de câmera. Captura o HD
as imagens para a precisão alta e têm a capacidade de nível elevado para detectar os defeitos.
Parâmetros técnicos:
Modelo | Capacidade (t/h) |
Transporte aperfeiçoado (mau: bom) |
Classificando a precisão (%) |
Poder (Quilowatt) |
Tensão (V/Hz) |
Dimensão L×W×H (milímetro) |
Peso (quilograma) |
XCS80 | 0.6-1.2 | >20:1 | >99,9 | 0.5-0.8 | 220/50 | 967*1553*1784 | 286 |
CVG-5 | 3-5 | >20:1 | >99,9 | 3,3 | 220/50 | 2617*2077*1795 | 1532 |
CVG-6 | 3-6 | >20:1 | >99,9 | 4,2 | 220/50 | 2955*2077*1795 | 1752 |
CVG-7 | 3.5-7.5 | >20:1 | >99,9 | 5,0 | 220/50 | 3293*2077*1795 | 1910 |
CVG-8 | 4-8.5 | >20:1 | >99,9 | 6,0 | 220/50 | 3641*2077*1795 | 2170 |
CVG-10 | 5-11 | >20:1 | >99,9 | 7,05 | 220/50 | 4317*2077*1795 | 2520 |
CVG-12 | 6-13 | >20:1 | >99,9 | 8,3 | 220/50 | 4993*2077*1795 | 2960 |
Nota: Devido às matérias primas diferentes e à relação diferente das impurezas, parâmetros acima
variará em certa medida, que são referências para você que escolhe um modelo apropriado.
Diagrama esquemático de trabalho:
Do diagrama esquemático, nós podemos aprender que quando os materiais entram na rampa (4), a câmera dianteira do CCD (5) e a câmera traseira do CCD (8) reconhecerá os defeitos podres e outros da forma e da cor dos materiais, se há algum specked, splitted, o sistema do ejetor (9) liberará o ar de alta pressão para mudar o trajeto de materiais rejeitados com defeitos no furo rejeitado (10). Os materiais aceitados sairão do furo aceitado (11).
Classificando o caso:
Exemplo de feijões vermelhos e de feijões de soja
Aceitado Rejeitado Aceitado Rejeitado
